Explorando a visualização de dados com a biblioteca Altair

Este tutorial tem como objetivo ajudá-lo a usar a biblioteca Altair para criar visualizações de dados. Altair é uma biblioteca de visualização estatística declarativa para Python, baseada em Vega e Vega-Lite. Seu diferencial reside na possibilidade de visualisar rapidamente um conjunto de dados e fazer análises estatísticas, além de poder manipular a visualização de gráficos facilmente.

Instalação

Sua instalação é simples, semelhante à instalação de outras bibliotecas:

$ pip install altair vega_datasets

Ou se estiver usando um gerenciador de pacotes conda:

$ conda install -c conda-forge altair vega_dataset

Dados

Vamos explorar o dataset “Análise dos Filmes Exibidos 2009 a 2019”, obtido do Kaggle no link “https://www.kaggle.com/datasets/pedrothiago/anlise-dos-filmes-exibidos-2009-a-2019”. Trata-se de um conjunto de dados onde cada linha representa um filme, cada coluna contém os atributos do filme .

import pandas as pd
import numpy as np

df = pd.read_csv('.../Listagem_dos_Filmes_Brasileiros_e_Estrangeiros_Exibidos_2009_a_2019.csv')

Se tentarmos tentar trabalhar o Altair neste dataset, da forma como está, obteremos a seguinte mensagem de erro:

“The number of rows in your dataset is greater than the maximum allowed (5000). For information on how to plot larger datasets in Altair, see the documentation”

Como o objetivo do tutorial é fazer uma introdução ao Altair, vamos utilizar o método .sample() para selecionar aleatoriamente 5000 linhas:

df = df.sample(5000)

Em seguida, vamos deletar a primeira coluna e renomear as demais:

colunas = ['Ano', 'Titulo', 'Genero', 'Pais', 'Nacionalidade', 'Distribuidora', 'Pais_Distribuidora', 'Publico', 'Renda']

df.drop(columns='Unnamed: 0',inplace=True)

df.columns = colunas

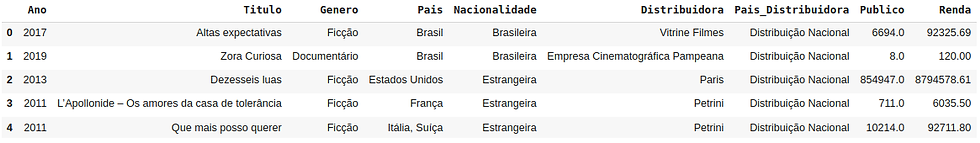

Após verificar que não há valores ausentes, vamos visualizar nosso dataframe.

df.head()

Pronto! Agora que está tudo certo com nosso dataset, podemos dar prosseguimento.

O objeto “Chart”

Para usar a biblioteca Altair, primeiroprimeiro precisamos instanciar um objeto que receberá um dataframe como argumento, no nosso exemplo, será o objeto ‘chart’. É ele quem receberá os métodos e atributos necessários para gerar as visualizações.

chart = alt.Chart(df)

Encodings e Marks

Uma vez definido o objeto Chart, podemos especificar como gostaríamos que os dados fossem visualizados. Para isso, usamos o atributo ‘mark’, acesado através dos métodos “Chart.mark_*” (A * indica qual tipo de gráfico será gerado). Por exemplo:

chart.mark_point()

Apesar de estranha, a visualização acima contém todos os pontos do dataset, sobrepostos, pois não especificamos suas respectivas posições.

chart.mark_point().encode(alt.X('Genero'))

Para visualizar melhor os dados, precisamos separar visualmente os pontos, através do mapeamento de canais (encoding channels, ou simplesmente channels). Por exemplo, poderíamos codificar a variável “Genero” do dataframe, com o canal “x”.

Podemos prosseguir, e adicionar mais um canal, “y” para outra variável, por exemplo “Nacionalidade”:

chart.mark_point().encode(alt.X('Genero'),
                          alt.Y('Nacionalidade'))

É intuitivo que o gráfico acima representa que, para cada gênero de filme, temos os valores Brasileira e Estrangeira.

Gráficos de Dispersão (Scatter Plots)

Vamos utilizar duas variáveis numéricas (Renda e Público) disponíveis no dataset para verificar como os pontos se distribuem:

chart.mark_point().encode(alt.X('Publico'),
                          alt.Y('Renda'))

Também é possível modificar o tamanho dos pontos de acordo com uma determinada coluna.

chart.mark_point(filled=True).encode( alt.X('Publico'),
                                      alt.Y('Renda'),
                                      alt.Size('Renda'))

Podemos também usar cores, tornando as legendas mais interessantes. Para isso, usamos os parâmetros alt.Color(), tendo como argumento a coluna desejada. Também alteramos quão opacos podem ser os pontos, para facilitar a visualização.

chart.mark_point(filled=True).encode(alt.X('Publico'),
                                     alt.Y('Renda'),
                                     alt.Size('Renda'),
                                     alt.Color('Genero'),
                                     alt.OpacityValue(0.7))

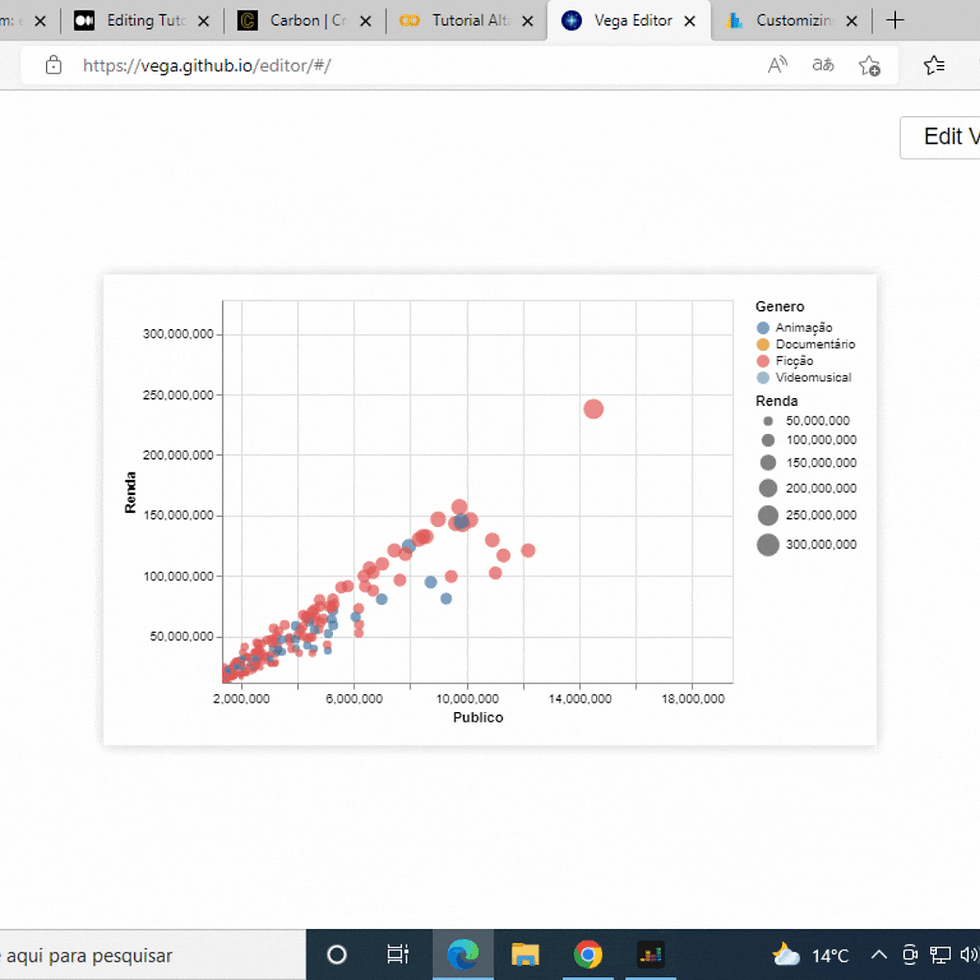

O Altair permite tornar os gráficos mais interativos de forma fácil e prática. Por exemplo, se quisermos obter informações de cada ponto no gráfico, usamos o parâmetro alt.Tooltip[ ], cujo argumento são uma lista das features que queremos mostrar. Como nosso gráfico contém muitos pontos sobrepostos, vamos ainda empregar o parâmetro interactive(), que permite usar o mouse para dar zoom e deslocar o gráfico, conforme nosso interesse.

chart.mark_point(filled=True).encode(alt.X('Publico'),
                                     alt.Y('Renda'),
                                     alt.Size('Renda'),
                                     alt.Color('Genero'),
                                     alt.OpacityValue(0.7),
                                     tooltip = [alt.Tooltip('Titulo'),
                                     alt.Tooltip('Publico'),
                                     alt.Tooltip('Renda')
                                     ]).interactive()

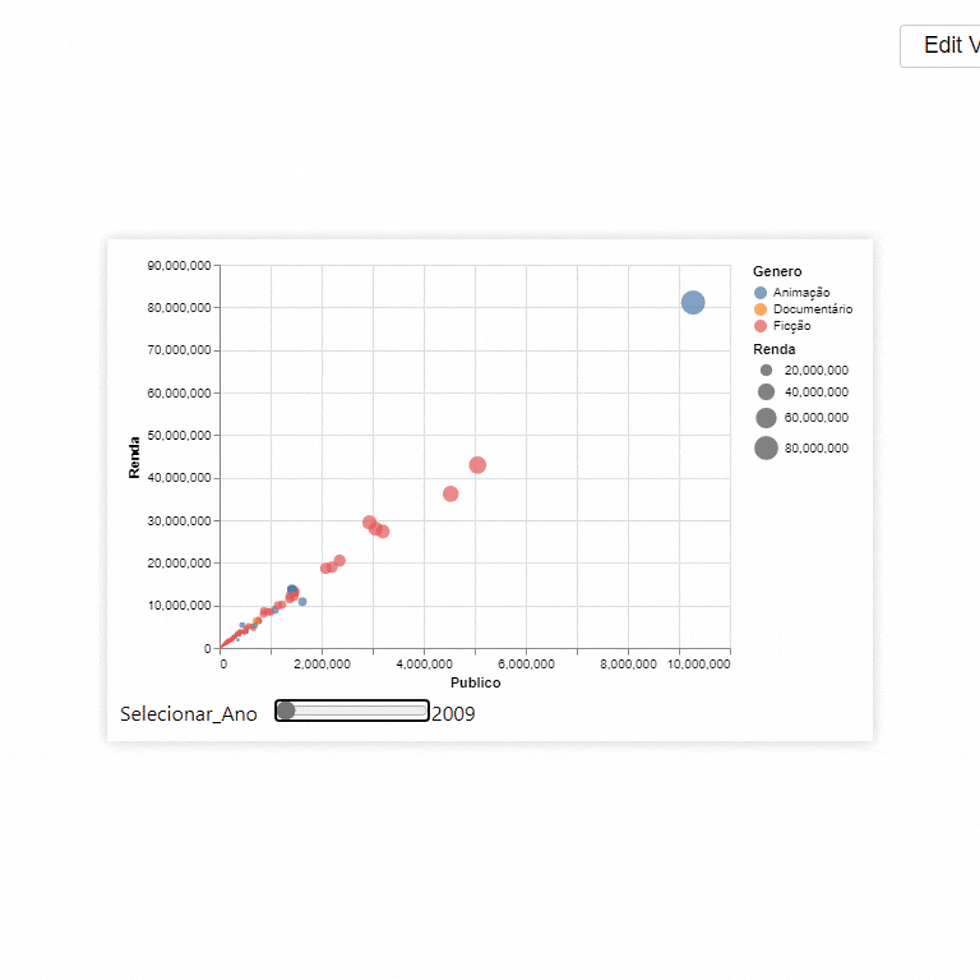

Acredito que nossa visualização melhorou bastante! Vamos acrescentar um último ingrediente, que o Altair é capaz de tornar ainda mais fácil: um filtro. Vamos permitir que seja possível filtrar as visualizações de acordo com o ano analisado. Para isso, vamos primeiramente definir um objeto que permitirá selecionar o ano:

 select_year = alt.selection_single(name='Selecionar',                                    fields=['Ano'],                                    init={'Ano': 2009},                                    bind=alt.binding_range(min=2009, max=2019, step=1))

Os argumentos do método ‘selection_single()’ possuem um entendimento intuitivo. Primeiramente ‘name’ para criar o nome do botão de arrastar; ‘fields’ para a feature que será o nosso filtro e ‘init’ para dizer qual o primeiro valor (ano) a ser mostrado. O método ‘binding_range’ define os valores mínimos e máximos, e de quantos em quantos anos o filtro deverá agir (step).

Ao final do nosso código, colocamos o método add_selection(select_year) para adicionar a seleção e também o método transform_filter(select_year), cujo argumento também é o objeto ‘select_year’.

chart.mark_point(filled=True).encode(alt.X('Publico'),
                              alt.Y('Renda'),
                              alt.Size('Renda'),
                              alt.Color('Genero'),
                              alt.OpacityValue(0.7),
                              tooltip = [alt.Tooltip('Titulo'),
                              alt.Tooltip('Publico'),alt.Tooltip('Renda')]
                              ).interactive().add_selection(select_year
                              ).transform_filter(select_year)

Mais customizações de gráficos

Se você precisa customizar ainda mais o gráfico, é possível alterar legendas, eixos, cores, fontes, títulos, área do gráfico e muitos outros itens. Vou deixar aqui algumas sugestões mais usuais. Outras podem ser acessadas em https://altair-viz.github.io/user_guide/configuration.html#.

Configuração do tamanho do gráfico e adição de título

Para mudar o tamanho do gráfico, usamos o método .properties( width=200, height=150), onde width é a largura e height é a altura (os números 200 e 150 são apenas sugestões). Para adicionar um título, também devemos incluílo como argumento do método.

Configuração do título

Utiliza-se o método .configure_title(). logo após o parêntese que fecha o .encode().

Configuração dos eixos

Para configurar os eixos Y e X, basta usar os métodos .configure_axisY(), .configure_axisX() logo após o parêntese que fecha o .encode().

Pode-se também modificar a escala dos eixos.

Configuração dos ticks

Para cada tipo de tick, há um método para seleção. Por exemplo, para configurar barras, devemos usar o .configure_bar().

chart.mark_bar().encode(alt.Y('sum(Renda)',
title='Renda da Bilheteria (R$)',
scale = alt.Scale(domain=(0, 2500000000),clamp=True)), alt.X('Ano:N')).properties(title='Renda total dos filmes para o período de 2009-2019',     width=400,     height=300).configure_title(     fontSize=25,     font='Times',     anchor='middle',     color='black').configure_axisX(     titleColor='blue',     titleFontSize=14,     labelColor='red',     labelFontSize=14,     labelAngle = 45).configure_axisY(     titleColor='blue',     titleFontSize=14,     labelColor='red',     labelFontSize=14).configure_bar(     color='green',     opacity = 0.5     )

Outros tipos de gráfico

Tipos diferentes de gráficos podem ser produzidos apenas modificando o método “mark”.

Descrição do método

Método	Descrição
​mark_arc()	Um gráfico de pizza.
​mark_area()	Um gráfico de área preenchida.
mark_bar()	Um gráfico de barras.
mark_circle()	Um gráfico de dispersão com círculos preenchidos.
mark_geoshape()	Uma forma geográfica
mark_image()	Um gráfico de dispersão com marcadores de imagem.
mark_line()	Um gráfico de linha.
mark_point()	Um gráfico de dispersão com formas de pontos configuráveis.
mark_rect()	Um retângulo preenchido, usado para mapas de calor
mark_rule()	Uma linha vertical ou horizontal que abrange o eixo
mark_square()	Um gráfico de dispersão com quadrados preenchidos.
mark_text()	Um gráfico de dispersão com pontos representados por texto.
mark_tick()	Uma marca de escala vertical ou horizontal.
mark_trail()	Uma linha com larguras variáveis.

Box-plot

Examinamos a quantidade de filmes exibidos no Brasil no período de 2009 a 2019. Quando definimos ‘zero=False’, estamos modificando a escala para que seja exibido gráfico mais próximo do boxplot.

alt.Chart(source).mark_boxplot().encode( alt.Y('Quantidade',
title=None, scale=alt.Scale(zero=False))
).properties(title='Boxplot da quantidade de filmes produzidos no período de 2009-2019', width=500, height=300
).configure_axis(labelFontSize=16,titleFontSize=16
).configure_title(fontSize=22,font='Times',anchor='middle',color='black')

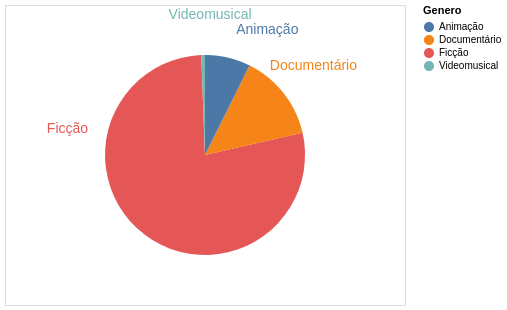

Pizza

O gráfico de pizza só chegou ao Altair recentemente. Para construí-lo, precisamos trabalhar um pouco o DataFrame.

source = pd.DataFrame(df['Genero'].value_counts().reset_index()).rename(columns={'index':'Genero','Genero':'Quantidade'})

base = alt.Chart(source).mark_arc().encode(     theta=alt.Theta(field="Quantidade", type="quantitative"),     color=alt.Color(field="Genero", type="nominal") )

pie = base.mark_arc(outerRadius=100) text = base.mark_text(radius=140, size=14).encode(text="Genero:N")

pie + text

Histograma

Vamos plotar um histograma básico. Aqui, usamos o ‘count’, que faz parte da própria sintaxe do Altair e dispensa que façamos um tratamento dos dados, para isso, poupando muito tempo.

alt.Chart(df).mark_bar().encode(     alt.X("Genero"),     alt.Y('count(Genero)')).properties(     width=300,     height=200).configure_mark(     opacity=0.7,     color='blue' )

Linhas

Na visualização abaixo, fizemos um gráfico de linhas e utilizamos o recurso ‘sum’, que assim como o ‘count’, faz parte da própria sintaxe do Altair.

chart.mark_line().encode(     alt.X('Ano'),     alt.Y('sum(Publico):Q'),     )

Conclusão

Além do que foi apresentado aqui, abiblioteca Altair possui ainda diversos outros recursos que pretendo abordar futuramente, como a transformação de dados e filtros (utilizamos o transform_filter neste tutorial), que são muito interessantes e práticas, nos ajudando a economizar tempo e fazer análises mais objetivas.
